加工中心CNC编程G代码讲解

发表在 CNC加工中心 2019-1-28 14:24 [复制链接] 0 107

[tr][/tr]
[size=0.875em]1.机能及目的
位置定位及钻孔和攻牙等的加工程式可以仅用1个单节的指令,按照一定的加工顺序执行的机能,称做固定循环。循环的加工顺序及机能一览表如下所示。另外,依据标准固定循环的编辑,使用者本身可以变更固定循环的加工顺序及登录,也可以自己把编辑的固定循环程式输入NC系统中。固定循环机能一览表如下表所示。
G码钻孔开始方向(-Z方向)在孔底的动作旋转动作(+Z方向)用途暂停主轴G73间歇进给有-快速进给步进循环G74切削进给有正转切削进给反向攻牙循环G76切削进给-定位主轴停止快速进给精镗孔循环G80----取消G81切削进给--快速进给钻孔嵌镗孔循环G82切削进给有-快速进给钻孔计数式镗孔循环G83间歇进给--快速进给钻深孔循环G84切削进给有反转切削进给攻牙循环G85切削进给--切削进给镗孔循环G86切削进给有停止快速进给镗孔循环G87快速进给-正转切削进给反向镗孔循环G88切削进给有停止快速进给镗孔循环G89切削进给有-切削进给镗孔循环

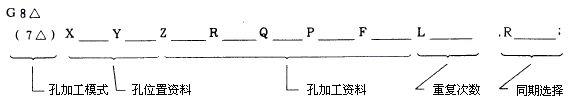

[size=0.875em]2.格式
[size=0.875em]
[size=0.875em]3.详细说明
孔加工模式有钻孔、反镗孔、攻牙和镗孔固定循环模式,孔定位资料用于X和Y轴的定位,也加工资料是实际加工资料,同期选择是由G84或G74指令选择同期或非同期或非同期攻牙方式。孔位置资料及重复次数是非持续模式,孔加工资料是持续模式。
在固定循环中或固定循环同一单节中,M00,M01指定时,固定循环忽视M00,M01指令,在定位后M00,M01信号才输出。X,Y,Z,R中的任一人指定时,固定循环即可实施。

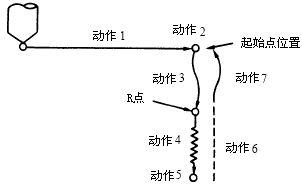

实际的动作可分为下列7种
?动作1:指示X,Y轴位置后以G00作位置定位。
?动作2:位置定位完了后(到达始点),若是G87指令时,M19的指令从控制装置向机械侧输入;M指令执行且完了信号送回控制装置时,次一动作开始执行。其次如单节停止开关为ON时,位置定位完了后,单节众停止。
[size=0.875em]
[size=0.875em]?动作3:到R点的定位,是以快速进给执行。
?动作4:孔加工是以切削进给执行。
?动作5:孔位置加工的动作,按固定循环的模式而异,有主轴停止(M05)、主轴反转(M04)、主轴正转(M03)、暂停、刀具位移等。
?动作6:退回R点的动作,按固定循环的模式而异,有切削进给及快速进给等模式。
?动作7:刀具快速进给回到起始点。但是,固定循环完了的动作为动作6或动作7,可按下列G指令作选择。
G98  起始点基准复归
G99R点基准复归
G98/G99指令是持续模式指令,例如G98一旦指定后,直到G99指定为止,一直保持有效。
NC运转准备完了时的初始状态是G98模式。如果没有X,Y,Z或R指令,则孔加工资料忽略。
[size=0.875em]固定循环的位址及意义:
位址位址的意义G固定循环顺序的选择(G80~G89, G73, G74, G76)X钻孔点位置(绝对值或增量值)的指定Y钻孔点位置(绝对值或增量值)的指定Z孔底部位置(绝对值或增量值)的指定P在孔底部位置时,暂停时间的指定(小数点以下忽略)QG73, G83 中,每次的切入量,或G76, G87 中位移量的指定(增量值)RR点全置(绝对值或增量值)的指定F切削进给速度的指定L固定循环重复次数的指定0~9999

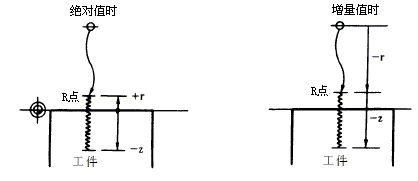

[size=0.875em]绝对值指令与增量值指令的不同处:
[size=0.875em]
[size=0.875em]G73  步进循环(G73)
