编程老司机教你如何快速设定UG编程界面几何体

发表在 ug免费学习 2019-4-4 19:23 [复制链接] 1 293

UG数控编程界面中几许体是怎么设定的,创立加工几许主要是界说要加工的几许目标,其中包含毛坯结合体、零件几许体、查看几许和修整几许等。加工几许可以在创立操作之前界说,也可以在创立操作过程中别离指定。

1.双击导航器中的WORKPIECE选项,将翻开“铣削几许体”对话框,如图所示。在该对话框中的“几许体”面板中可单击指定按钮界说和查看几许体。


2. 铣削几许体对话框指定部件几许体

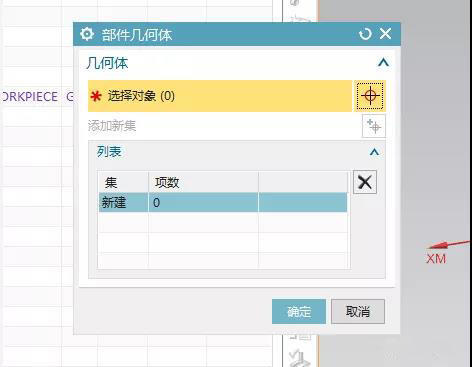

单击“铣削几许体”对话框中的“指定部件”按钮,然后翻开“部件几许体”对话框中指定部件几许体,如图所示。



请输入图片描述


3.在“挑选选项”选项组中指定选取目标的类型包含几许体、特征、小平面体3种类型。此外可在“过滤方式”列表框中限约束与类型对应的可选几许目标类型。当挑选类型为几许体时,可挑选视图、片体、曲线等目标作为加工几许,挑选“更多”选项将翻开“挑选办法”对话框,挑选更多的类型作为加工几许;当挑选类型为特征时,只能挑选曲面区域,当挑选类型为小平面体时,只能挑选小平面体作为加工几许。



请输入图片描述


4.毛坯几许是界说要加工成零件的原材料。

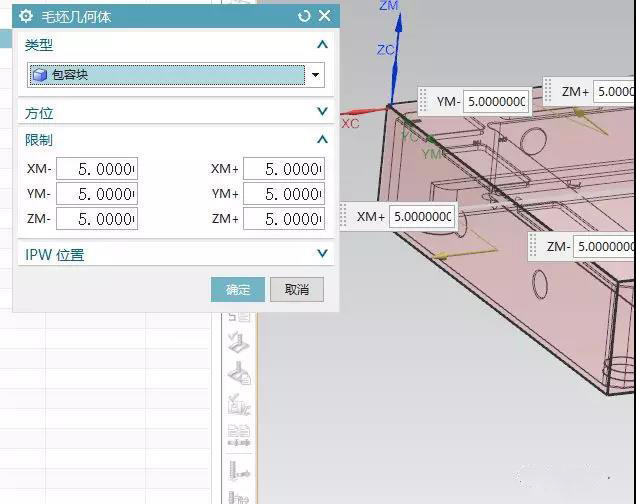

单击“指定毛坯”按钮,将翻开“毛坯几许体”对话框,可在该对话框中指定毛坯几许体,并选中“容纳块”单选按钮,右侧将显示主动块箭头。


请输入图片描述


5.毛坯几许体的界说办法和加工几许的界说办法一样,但“毛坯几许体”对话框有两个特有选项,即“主动快”和“部件的偏置”选项。其中选中“主动快”选项,体系将主动以铣削几许在加工坐标系(MCS)中的极值来确定一个方块几许作为毛坯几许;选中“部件的偏置”选项,用于加工一些铸件,其特征是以铣削几许所有平面的均匀余量为毛坯几许


请输入图片描述


6 .查看几许用于界说在加工过程中刀具要避开的几许目标,防止过切零件,可以界说查看几许的目标有零件的侧壁、凸台、装夹零件的夹具等。

单击“查看几许”按钮,将翻开“查看几许体”对话框,可指定几许目标为查看几休体,该对话框中各个选项的使用办法同界说的铣削几许相同。
