教你UG编程出现切削区域项不属于部件几何体CNC你怎么分析

发表在 ug免费学习 2019-4-14 16:32 [复制链接] 0 964

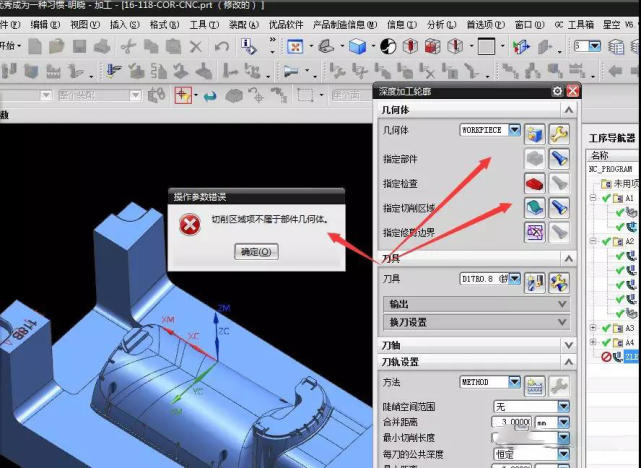

有部份UG新手玩家,在UG编程常会出现以下问题,而且往往不知如何处理


请输入图片描述


一般这种错误都出现在3D指令里,如型腔铣,等高铣,固定轴概括铣等


请输入图片描述


​我们来分析一下这种错误产生的原因

一般都是因为选了指定部件又指定了切削区域而发生这种错误加Q2976997031学习UG编程

而且,很明显,UG提示了,你指定的这个切削区域,也便是


请输入图片描述


这边你选的面

不属于部件的几何体,不属于你选定的


这说明,你选切削区域时,你只能在你之前设定的几何体里来选面,不能在其它的几何体选面

不管它们长得如何类似都不能够

所以,当出现这样的问题,请移除你选的切削区域,不要从其它几何体上去选,要从自家界说好了的几何体上选就能够了
